Cartographie d’enceinte climatique
La cartographie des enceintes climatiques et thermostatiques avec VISULOG va faciliter la réalisation des demandes de la norme NF X15-140.
Description

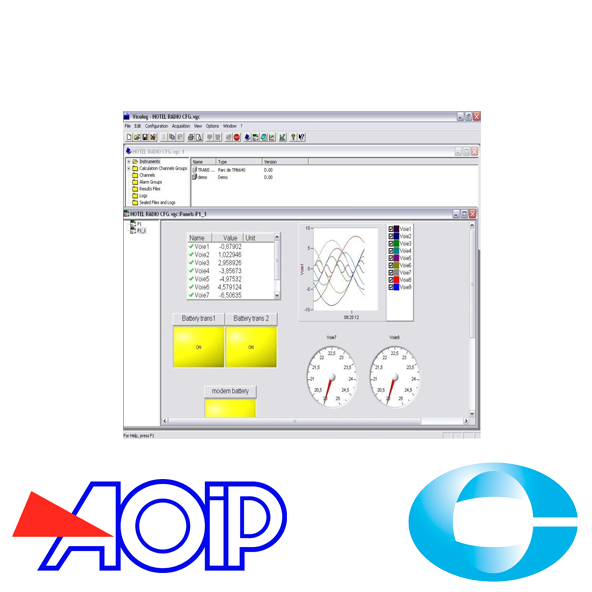

Le logiciel VISULOG de la société AOIP est un outil complétant les performances des systèmes de mesure, d’étalonnage et d’acquisition de données d’AOIP. Le logiciel permet l’acquisition, l’exploitation et le stockage de données sur un PC.
VISULOG possède un module de cartographie d’enceintes pouvant assurer en temps réel la caractérisation, qualification, cartographie et validation d’enceintes selon la norme CEI60068-3-11.
La cartographie permet de définir très précisément les caractéristiques des enceintes en termes de stabilité et d’homogénéité et de mettre en évidence des gradients thermiques horizontaux et verticaux entre les différents points de mesures répartis dans l’enceinte.
La cartographie avec VISULOG va faciliter la réalisation des demandes de la norme NF X15-140 : Pour chaque capteur et sur l’ensemble des capteurs, les éléments tels que la stabilité, homogénéité, maxi, mini, moyenne, écart type seront calculés et affichés.
Les différences par rapport à la consigne et à l’indicateur de l’enceinte seront aussi prises en compte.
Les programmes sont préétablis, en prenant en compte les différents volumes possibles : inférieurs à 2 m3, entre 2 m3 et 20 m3 et au-delà.
Selon la norme NFX 15-140, la caractérisation est réalisée par comparaison à des sondes étalons en 9 points pour les enceintes < 2 m3 et en 15 pts pour les volumes supérieurs.
Pour les enceintes climatiques, la mesure d’humidité est également à prendre en compte.
La cartographie peut se faire en temps réél ou en temps différé : les données sont enregistrées dans le système d’acquisition puis sont traitées par le logiciel après sélection des données. La cartographie d’enceintes climatiques peut se faire en ajoutant un capteur d’humidité relative.
| Configuration PC minimum | – Windows® 95, 98, Me, NTA, 2000, XP
– 128 Mo de RAM (512 Mo recommandé) – 1 Go d’espace disque libre (20 Go recommandé) – Affichage de résolution 800 x 600 minimum (1024 x 768 conseillé) – Un port série RS232 disponible |
| Utilisation avec plusieurs appareils | Si VISULOG doit communiquer avec plusieurs appareils, ceux-ci peuvent être raccordés aux différents ports RS232 ou RS485 disponibles. |
| Licence logiciel | VISULOG concède une licence temporaire pleinement fonctionnelle de 30 jours à partir de la première installation. Le nombre de jours autorisés restants est indiqué en bas de la boîte de dialogue A propos de VISULOG.
VISULOG est protégé contre la copie par un système de licences d’utilisation qui autorise l’installation du logiciel sur un seul ordinateur. Pour installer VISULOG sur plusieurs ordinateurs, il faut acquérir autant de licences. |
